Détails de produit
Lieu d'origine: Chine
Nom de marque: Friendship Machinery
Certification: CE, ISO
Numéro de modèle: Le nombre d'étoiles est le suivant:
Conditions de paiement et d'expédition
Quantité de commande min: 1 série
Prix: Customized
Détails d'emballage: Boîte en bois, emballage standard de mer
Délai de livraison: 20 à 30 jours ouvrables
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 5 à 30 ensembles par mois
Hauteur Web: |
300-1500mm |
Épaisseur de Web: |
5-16mm |
Largeur de bride: |
150-500mm |
Épaisseur de la bride: |
5-32mm |
Longueur du faisceau: |
4000-15000mm |
Poids maximal du faisceau: |
≤8° |
Hauteur Web: |
300-1500mm |
Épaisseur de Web: |
5-16mm |
Largeur de bride: |
150-500mm |
Épaisseur de la bride: |
5-32mm |
Longueur du faisceau: |
4000-15000mm |
Poids maximal du faisceau: |
≤8° |

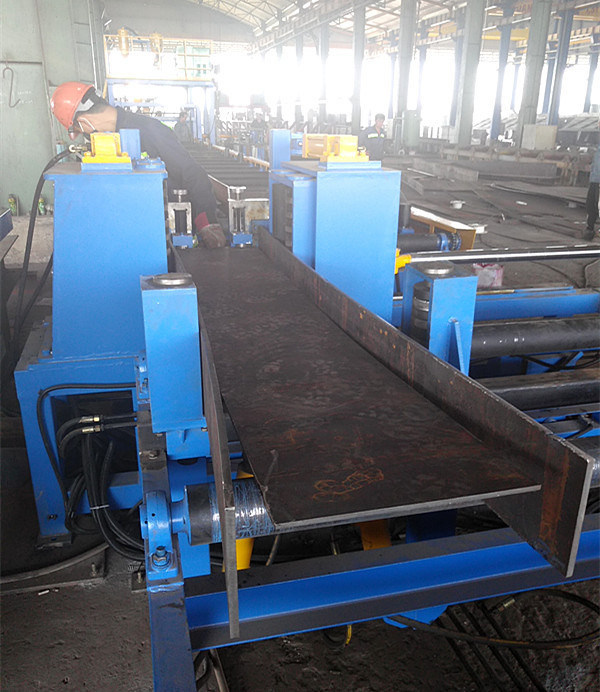

DBDH-1500 Machine d'assemblage de bout à bout
1. Introduction au projet
La machine d'assemblage des extrémités assemble les plaques en forme de H selon les spécifications, et la soudure au point, formant à l'extrémité.système hydraulique et système de commande électrique.
La machine principale est constituée d'un mécanisme d'élévation de la toile, d'un dispositif d'alignement des extrémités et d'un mécanisme de transmission de transport.
Le convoyeur à rouleaux est entraîné par un moteur réducteur pour faire tourner, puis entraîner la pièce dans la machine hôte.Il y a des mécanismes de renversement hydraulique sur les deux côtés du rouleau qui peuvent tourner et adsorber les plaques de bride sur les deux côtés du rouleau sur la roue de guidage magnétique, de sorte qu'il puisse faire les deux côtés de la plaque de bride debout forme H avec la plaque de tissu plat du centre.
2- TechniqueParamètres
● Hauteur de la toile: 300 à 1500 mm
● Épaisseur de la toile: 5 à 16 mm
● Largeur de la bride: 150 à 500 mm
● Épaisseur de la bride: 5 à 32 mm
● Longueur du faisceau: 4000-15000 mm
● Poids maximal du faisceau: 4000 kg
● Angle de dérive de la section transversale: ≤ 8°
| ● La hauteur de la toile | 300 à 1500 mm |
| ● Épaisseur de la toile | 5 à 16 mm |
| ● Largeur de la bride | 150 à 500 mm |
| ● Épaisseur de la bride | 5 à 32 mm |
| ● Longueur du faisceau | Pour les pièces de rechange |
| ● Poids maximal du faisceau | 4 000 kg |
| ● Angle de dérive de la section transversale | ≤ 8° |
3.Plage d'approvisionnement
● Machine principale: 1 jeu
● convoyeur à rouleaux: 3,4 m * 4 pièces
● Dispositif de renversement latéral: cadre de renversement latéral avant/arrière, roue magnétique
● Système hydraulique: station de pompage hydraulique, cylindre hydraulique et tuyau d'huile
● Système de commande électrique: boîte de commande électrique
● Remarque: le soudeur à CO2 est fourni par l'acheteur et doit être monté manuellement
