HYJ-60 H machine de redressement hydraulique de la bride de poutre
1. Paramètres techniques
● Largeur de la bride: 200-800 mm
● Épaisseur maximale de la bride: 6-60 mm (uniquement en acier Q235)
● Hauteur minimale de la toile: 200 mm (lorsque la toile a une hauteur de 200 à 350 mm et que l'épaisseur de la bride est inférieure à 16 mm, utilisez un petit rouleau de redressement,lorsque l'on utilise le rouleau de redressement principal, la hauteur de la toile doit être supérieure à 350 mm)
● Système de conduite:
- type de moteur et de réducteur: BWED-15KW-4P
- marque de réducteur: Changzhou Wunan, Chine
- vitesse de redressement: 6,5 m/min
- matériau des rouleaux de presse: 42 GrMo
- matériau à rouleaux entraînés: forgeage au 40Cr
● Système hydraulique:
- moteur entraîné: 5,5 kW
- pression maximale du système: 14Mpa
- pression de travail générale: 10 MPa
- raccordement par glissement du cylindre: accouplement à bille et à prise
● Puissance motrice principale: 15 kW
● Rapport entre épaisseur et largeur de la bride (matériaux de la pièce à usiner: Q235)
| T | 12 à 14 | 14 à 20 | 20 à 24 | 26 à 30 | 30 à 35 | 40 à 50 | 50 à 60 |
| W | 200 à 800 | 250 à 800 | 280 à 800 | 300 à 800 | 350 à 800 | 400 à 800 | 600 à 800 |
| - moteur entraîné et type de réducteur | Le nombre d'équipements utilisés est déterminé par la norme BWED-15KW-4P |
| - marque de réducteur | Changzhou Wunan, Chine |
| - vitesse de redressement | 6.5 m/min |
| - matériau de rouleaux de presse | 42GrMo |
| - matériau à rouleaux entraînés | Forgeage au 40Cr |
| - à moteur | 5.5 kW |
| - pression maximale du système | 14Mpa |
| - pression de travail générale | 10 MPa |
| - connexion du curseur du cylindre | couplings à billes et prises |
| ● Le moteur principal | 15 kW |
2. Performanceet caractéristiques

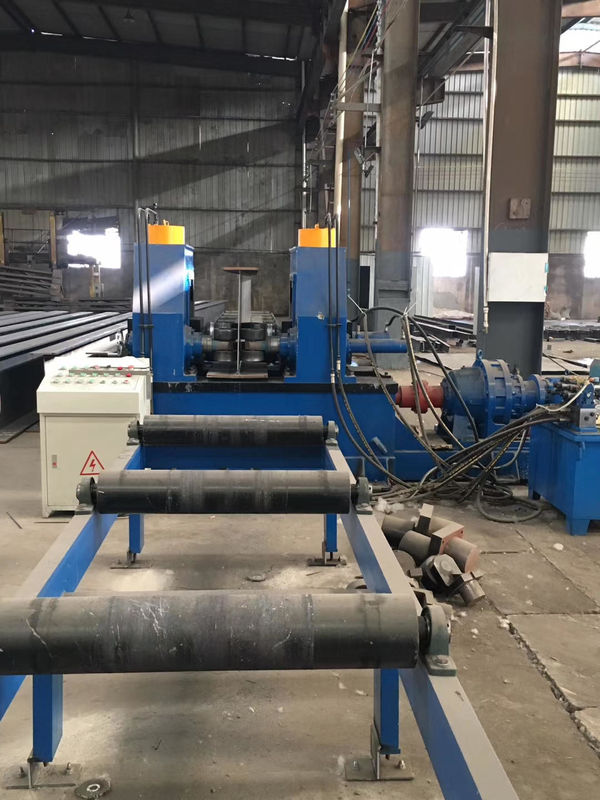

La machine hydraulique de redressement de faisceau H est utilisée pour la correction de la bride de faisceau H.il plie la bride du faisceau I ou H lorsque le faisceau passe à travers le trou.
L'équipement est constitué d'un moteur électrique, d'un réducteur, d'un dispositif de correction de la roue motrice, d'un cylindre de levage d'initiative, d'un ex, d'un ordinateur principal, d'un support, d'un système hydraulique,support à rouleaux élévateur avant/arrière de type pendule et système de commande électriqueLe mécanisme de correction est compact, solide et facile à utiliser.
